Oracle Cloud VMware Solution でストレージのオプションと設計を理解 (2023/03/28)

https://blogs.oracle.com/cloud-infrastructure/post/storage-designs-oracle-cloud-vmware-solution

投稿者： Dev Gawale | Cloud Solutions Architect

Oracle Cloud VMware Solution は、お客様のテナンシー内にインストールされた、柔軟でスケーラブルな、お客様が管理するネイティブの VMware ベースのクラウド環境を提供します。以前はオンプレミスで使用されていた使い慣れた VMware ツールを使用して完全に制御できます。シームレスな移行のために、アプリケーションの再設計や運用の再編成を行うことなく、VMware ワークロードをクラウドに移動または拡張できます。

今日の企業には、さまざまなストレージ要件を持つワークロードがあるため、Oracle Cloud VMware Solution で利用可能なストレージオプションと、それがビジネスクリティカルなアプリケーションの一般的な要件をどのように解決できるかを理解することが不可欠です。Oracle Cloud VMware Solution は、Oracle Cloud Infrastructure (OCI) にネイティブなサービスであり、他のさまざまな OCI ストレージサービスとシームレスに統合する柔軟性を提供します。ただし、各アプリケーションワークロードのストレージプロファイルを理解することは重要です。各ワークロードには、異なるストレージの可用性、パフォーマンス、およびコスト要件があります。

次のリストは、Oracle Cloud VMware Solutionに関連するストレージオプションと設計の選択肢を示しています:

ネイティブ VMware vSAN ストレージ
Oracle Cloud VMware SolutionのOCIブロックストレージ
Oracle Cloud VMware SolutionのOCIファイルストレージサービス
Oracle Cloud VMware Solution Software-Defined Data Center (SDDC) ワークロード用の vSAN ファイル共有
Oracle Cloud VMware SolutionのOCI Object Storageサービス

この投稿では、Oracle Cloud VMware Solution で使用できるさまざまなストレージオプションをまとめています。エンタープライズアプリケーションの需要を満たすためにOracle Cloud VMware Solutionが提供する様々なストレージオプションと、それらが組織のビジネス目標に最適に適合する方法について学びます。

ネイティブ VMware vSAN ストレージ

Oracle Cloud VMware Solution は、OCI ベアメタル DensIO サーバーを使用して、Oracle Cloud VMware Solution SDDC 環境を構築します。この強力な物理ハードウェアは、ハイパーコンバージドインフラストラクチャ (HCI) 認定を受けており、vSAN ソフトウェアデファインドストレージソリューションを実行できます。vSAN はコアストレージプラットフォームを提供し、Oracle Cloud VMware Solution 管理仮想マシン (VM) およびミッションクリティカルなワークロード VM のプライマリストレージとして機能します。

vSAN は、各ベアメタル DensIO の NVMe ドライブを使用してワークロードにエンタープライズストレージソリューションを提供する、すぐに使用できる一貫性のある高パフォーマンスのストレージアーキテクチャです。vSAN は、クラスタに結合された各 OCI ベアメタルインスタンスからのストレージを、vsanDatastore と呼ばれる単一の分散データストアにプールします。ストレージの配置に関して、管理コンポーネントとワークロード VM の間に分離はありません。

このアプローチは、ストレージレイヤーを再設計することなく VM の簡単なリフトアンドシフトをサポートすることで、複雑さと価値実現までの時間を短縮します。

Oracle Cloud VMware Solution は、アプリケーションのさまざまなパフォーマンスと可用性の要件に合わせて vSAN ストレージポリシーを構成するための完全な管理制御を提供します。ネイティブの vSphere KMS または外部プロバイダーを使用して、保存中および転送中の VM データを安全に暗号化することもできます。

Oracle Cloud VMware Solution を使用すると、コンピューティングリソースとストレージリソースのさまざまな構成をデプロイすることを選択できます。Oracle Cloud VMware Solution の OCI ベアメタルインスタンスは、Compute シェイプを使用して VMware SDDC を実行します。

Oracle Cloud VMware Solution three-node cluster
Shapes	Intel 52	AMD 32	AMD 64	AMD 128
Total OCPU	156	96	192	384
Total memory (GB)	2304	6144	6144	6144
Total vSAN storage (TB)	122.2	129.8	129.8	129.8

次の図は、Oracle Cloud VMware Solution を使用した vSAN のアーキテクチャの概要を示しています。

HCI を使用すると、コンピューティングとストレージが同じハードウェアで緊密に結合され、vSAN ネイティブストレージ機能を利用できます。ただし、ホストを追加することによってのみストレージをスケーリングできます。このソリューションは、コンピューティングリソースの消費量が少なく、ストレージの需要を満たすためにコストが高くなる場合には適していない可能性があります。Oracle Cloud VMware Solution を使用すると、SDDC を 3 ノードから最大 64 ホストまで拡張できます。

外部ストレージを統合し、より高い総所有コスト (TCO) の原因となるスケーリングの問題を解決するための代替オプションを見てみましょう。

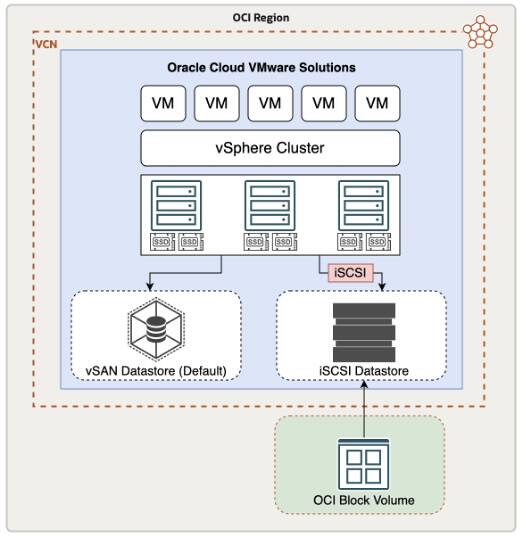

Oracle Cloud VMware SolutionのOCI ブロックストレージ

OCI Block Volume サービスを使用すると、ブロックストレージボリュームを動的にプロビジョニングおよび管理できます。ストレージ、パフォーマンス、およびアプリケーションの要件を満たすために、必要に応じてボリュームを作成、接続、接続、および移動し、ボリュームのパフォーマンスを変更できます。

Block VokumeはOCIリージョンの可用性ドメインに関連付けられているため、Oracle Cloud VMware Solutionに関連付けられています。OCI Block Volume は、外部ストレージオプションの 1 つとして、Oracle Cloud VMware Solution に高度な冗長性と高性能のストレージを提供します。ブロックボリュームはiSCSIでバックアップされたストレージであり、ネイティブのVMwareソフトウェアiSCSIアダプタを使用してOracle Cloud VMware Solution環境へのデータストアのVMFSマウントをサポートしています。

Block Vokumeのパフォーマンスには、ボリュームパフォーマンスユニット (VPU) の概念が含まれます。追加の VPU を購入して、より多くのリソースをボリュームに割り当てることができます。パフォーマンス特性の向上を必要としないボリュームの大幅なコスト削減を実現できる VPU を購入しないことも選択できます。自動調整モードでBlock Vokumeのパフォーマンスを設定することもできます。これにより、デフォルトで指定された VPU と最大 VPU/GB の間でボリュームのパフォーマンスが自動的に調整されます。OCI Block Volume によって支えられている VMware データストアは、これらの動的なパフォーマンス機能を使用できます。これにより、最終的に Oracle Cloud VMware Solution を使用したストレージ集約型ワークロードの全体的な TCO が削減されます。

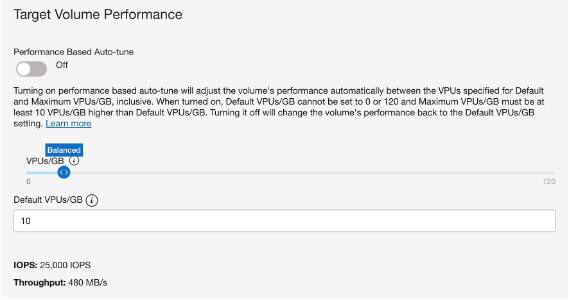

Block Vokumeのターゲットボリュームパフォーマンスは、バランス、ハイパフォーマンス、ウルトラハイパフォーマンスに分類され、SDDC ワークロードに必要なさまざまなパフォーマンス特性を提供します。VPU は、GB あたり 0 ～ 120 VPU の範囲でスケーリングできます。

オラクルは、商業的に合理的な努力を払って、OCI Block Volume を任意の暦月で少なくとも 99.99% の月間稼働率で利用できるようにします。ただし、可用性ドメイン全体およびリージョン全体でこれらのBlock Vokumeをレプリケートすることを選択して、VMware ワークロードを可用性ドメインおよびリージョンレベルの障害から保護することもできます。Block Vokumeのクローンを作成して、VMware SDDC VM をバックアップすることもできます。

セキュリティの観点から、OCI ネイティブの KMS とシークレットを使用して、OCI Block Vokumeによってサポートされる iSCSI データストアでホストされる VM データを暗号化できます。外部ストレージをネイティブ vSAN ストレージと統合するオプションは、線形スケーリングの問題に対処し、TCO を削減します。

次のユースケースでは、OCI ブロックストレージをOracle Cloud VMware Solutionで使用できます:

物理ハードウェアを追加せずに VMware SDDC のストレージを拡張
OCIリージョンまたは可用性ドメイン全体でのOracle Cloud VMware Solution環境のディザスタリカバリ(マルチア可用性ドメインリージョンにのみ適用可能)
バックアップソフトウェアが VMware VM バックアップファイルを保存するためのコールドバックアップまたはストレージリポジトリオプション
即座に拡張できる、VMware 環境用の永続的で耐久性のあるストレージ

次の重要な情報を考慮してください。

OCI Block Volumeは可用性ドメインレベルで作成され、Oracle Cloud VMware Solutionがデプロイされている同じ可用性ドメインに作成する必要があります。
Block Volumeの最小サイズは 50 GB、最大サイズは 32 TB です。
可用性ドメインごとに、それぞれ 32 TB の 32 個のボリュームを作成できます。
ESXi の場合、サポートされている唯一のボリューム接続方法は iSCSI です。準仮想化アタッチメントはサポートされていません。
VM データの暗号化に OCI ネイティブキーを使用することも、独自のキーを使用することもできます。

Oracle Cloud VMware SolutionのOCI File Storageサービス

OCI File Storageサービスは、耐久性、拡張性、安全性に優れたエンタープライズレベルのNetwork File Systemを提供します。Oracle Cloud VMware Solutionがデプロイされている仮想クラウドネットワーク(VCN)のESXiホストからFile Storageファイルシステムに接続できます。動的ルーティングゲートウェイ(DRG)ルーティングを使用して、VCN外のファイルシステムにアクセスすることもできます。

Oracle Cloud VMware Solution では、高性能共有ストレージオプションとして OCI File Storage を使用できます。ストレージのプロビジョニングは完全に管理され、自動化されています。事前プロビジョニングなしで、ファイルストレージを 1 バイトからエクサバイトまでスケーリングできます。

OCI File StorageはNetwork File Systemバージョン3.0 (NFSv3)プロトコルをサポートしており、Oracle Cloud VMware Solution環境のNFSデータストアとしてマウントできます。このオプションにより、VMware ソリューションは、新しいコンピューティングリソースを追加することなく、SDDC のストレージレイヤーをスケーリングできます。

また、File Storage レプリケーション機能を使用することもできます。これにより、OCI File Storageシステムによって支えられている VMware SDDC NFS データストアを、別の可用性ドメイン内のターゲットファイルシステムにレプリケートできます。これらのターゲットは、リージョン内の複数の可用性ドメイン、またはOCIテナンシ内の異なるリージョンにまたがって存在できます。

OCI File StorageをOracle Cloud VMware Solutionで使用すると、次のユースケースと利点が得られます:

vSAN ストレージ外のスケーリングと容量を増やすための共有ファイルストレージ
vSAN の外部にストレージを追加することによる障害に対する復元力
VMware アプリケーションのリフトアンドシフト
VMware SDDC から共有 Oracle ストレージサービスへのバックアップ
ビッグデータと分析のための構造化データまたは非構造化データの保存
テストおよび開発用のデータストアの追加
VM のバックアップを保存するためのバックアップソフトウェア用のバックアップストレージリポジトリ

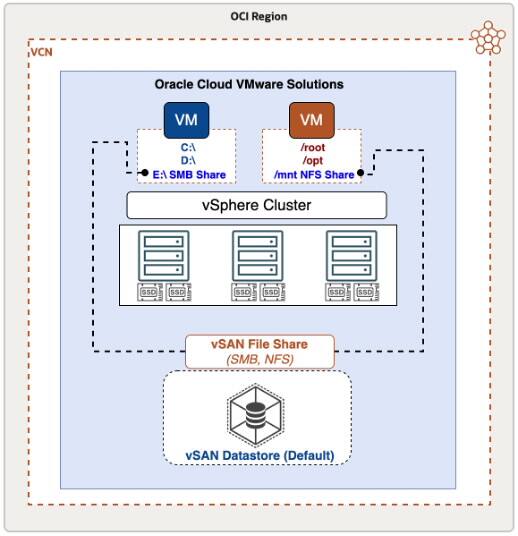

Oracle Cloud VMware Solution SDDC ワークロード用の vSAN ファイルストレージ

サーバーメッセージブロック (SMB) と NFS ファイル共有オプションを基盤となる同じ高速パフォーマンスストレージで柔軟に提供できるため、NFS を vSAN から切り離したくない場合は、ワークロードがファイルストレージに直接アクセスできるようにすることができます。外部ファイルストレージシステム。

vSAN ファイルサービスを使用して、クライアントワークステーションまたは仮想マシンがアクセスできる vSAN データストアにファイル共有を作成します。アクセス権を持つすべてのデバイスは、ファイル共有に保存されているデータにアクセスできます。

vSAN ファイルサービスは、ファイル共有を提供するために vSAN の上に位置するレイヤーです。現在、SMB、NFSv3、および NFSv4 をサポートしています。vSAN ファイル共有と OCI File Storageのどちらかを選択して、ワークロードに共有ファイルシステムを提供できます。ただし、vSAN ファイル共有では、vSAN ストレージの同じ基本容量を消費しています。

Oracle Cloud VMware Solution で vSAN ファイル共有を使用すると、次のユースケースと利点が得られます。

SMB および NFS ファイル共有を必要とする SDDC ワークロード
共有ファイルシステムを必要とする VMware SDDC で実行されている VDI デスクトップ
外部ファイルストレージシステムを提供するための追加コストが不要な高性能ファイルシステム

Oracle Cloud VMware SolutionのOCI Object Storage

OCI Object Storage サービスは、信頼性とコスト効率に優れたデータ耐久性を提供する、インターネット規模の高性能ストレージプラットフォームです。OCI Object Storageは、分析データやリッチ・コンテンツ(画像やビデオなど)を含む、あらゆるコンテンツタイプの非構造化データを無制限に格納できます。

Object Storage を使用すると、インターネットまたはクラウドプラットフォーム内から直接データを安全かつ確実に保存または取得できます。

Oracle Cloud VMware Solution では、さまざまな方法で OCI Object Storageを使用できます。SDDC ワークロードデータをバックアップおよびアーカイブコピーの形式で保存し、SDDC で実行されるデータ分析アプリケーションに使用できます。

レプリケーションを使用して、バックアップデータとアーカイブデータを地域的な障害から保護し、クラウドでデータの冗長性を提供できます。OCI オブジェクトストレージは、クラウド内の S3 互換ストレージであり、Veeam や Commvault など、最も使用されているバックアップソリューションとの緊密な統合を提供します。

Object Storage を SDDC ワークロードに直接接続して VM データを保存することはできません。OCI Object Storageは、SDDC ワークロードのバックアップコピーのみを保存できます。

OCI Object Storageの保持ルールは、データガバナンス、規制コンプライアンスおよび法的要件のために、OCI Object Storageに書き込まれたデータに対して不変のObject Storageオプションを提供します。保持ルールは、偶発的または悪意のある更新、上書き、または削除からデータを保護することもできます。OCI Object Storage の不変の機能は、侵害されたデータに対するランサムウェア攻撃に対抗するための鍵です。

SDDC ワークロードは、サービスゲートウェイを介して OCI Object Storage バケットに安全にアクセスできます。ワークロードは、NAT およびインターネットゲートウェイを使用して、インターネット経由で Object Storage バケットにアクセスできます。

OCI Object Storage for Oracle Cloud VMware Solutionを使用して、次のユースケースと利点を得ることができます:

SDDC ワークロードに対するランサムウェア攻撃を防止する不変ストレージ
オンプレミスのVMwareワークロードのバックアップ・データを格納するためのリモートクラウドストレージリポジトリとしてのOCI Object Storage
オンプレミスで実行されている VMware 資産のクラウドでのコールドディザスタリカバリ
オンプレミスデータセンターからの VMware アセットのコールドマイグレーション
Oracle Cloud VMware Solution SDDC ワークロードのローカルバックアップリポジトリターゲット
S3 互換ストレージをサポートする VMware および VMware 以外のワークロード用のサードパーティ製バックアップソリューション

まとめ

このブログ投稿では、Oracle Cloud VMware Solution に関するさまざまなストレージオプションと設計上の考慮事項をまとめています。Oracle Cloud VMware Solution は、OCI のエンタープライズレベルのストレージ機能を必要とするアプリケーションの要求を満たすために、OCI ネイティブストレージサービスと統合するためのアーキテクチャの柔軟性を提供します。

お客様は、SDDC ワークロードに適したストレージオプションを選択する際に設計上の考慮事項を理解する必要があります。このブログでは、Oracle Cloud Infrastructure で VMware ワークロードを実行する際のさまざまなストレージオプションを紹介します。

これらのソリューションを選択して組み合わせることで、ストレージシステムの過剰なコストを回避することで、コストの最適化、ワークロードの効率、弾力性、およびビジネスクリティカルなアプリケーションのパフォーマンスを実現できます。
